Tensión y fatiga de los cordones de un bastidor soldado
- Pregunta
- ¿Qué cordones del bastidor están más solicitados con la carga de servicio declarada, y qué vida a fatiga tienen? ¿Qué cambia si la pieza pasa a otro acero?
- Método
- Elementos finitos con elementos finitos; fatiga por tensión de punto caliente según IIW [3] y EN 1993-1-9 [4].
- Verify
- Error < 0,3 % frente a la solución exacta de una placa en voladizo con la malla fina (h/48); convergencia de malla en cada demostración.
- Resultado

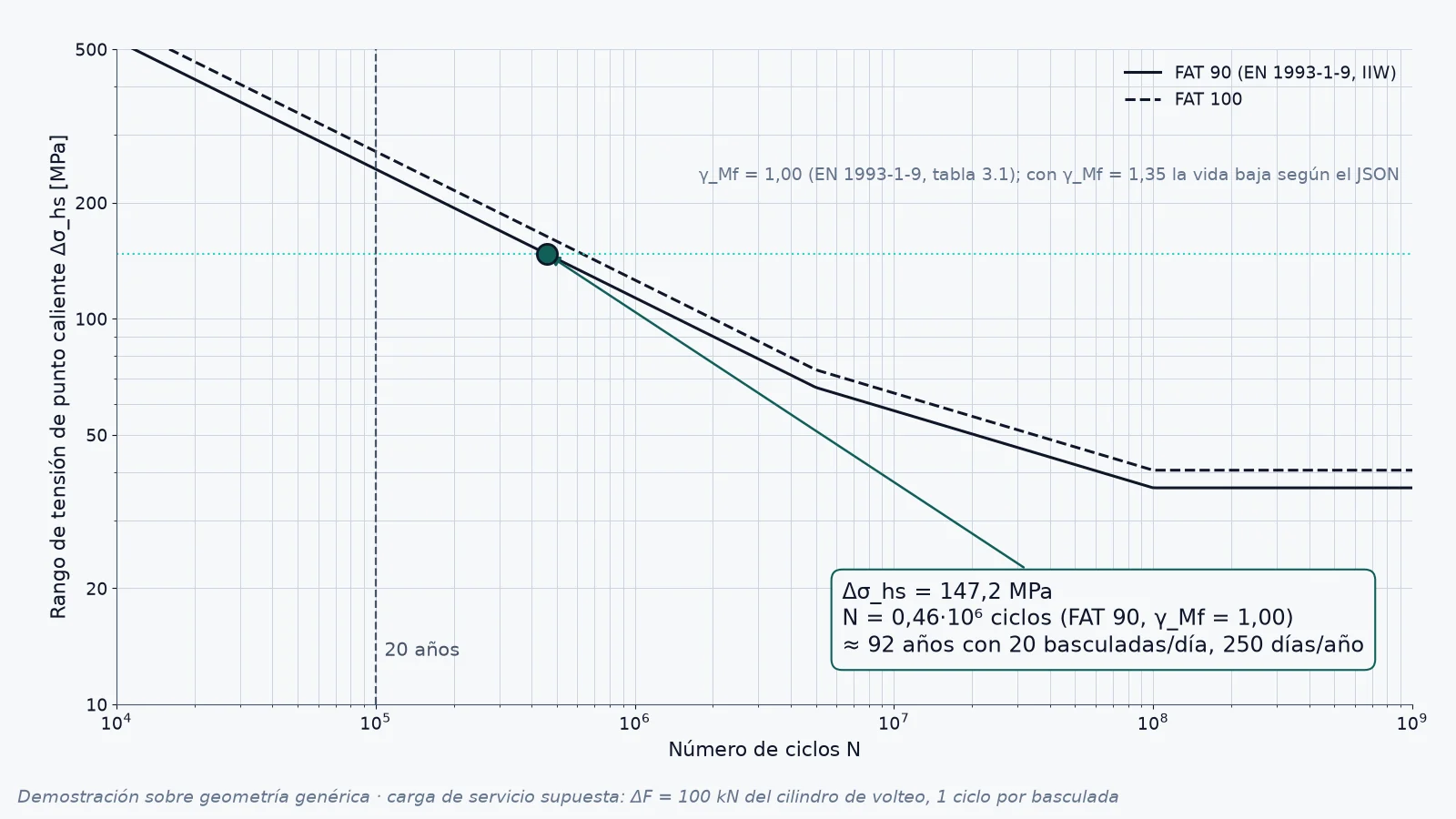

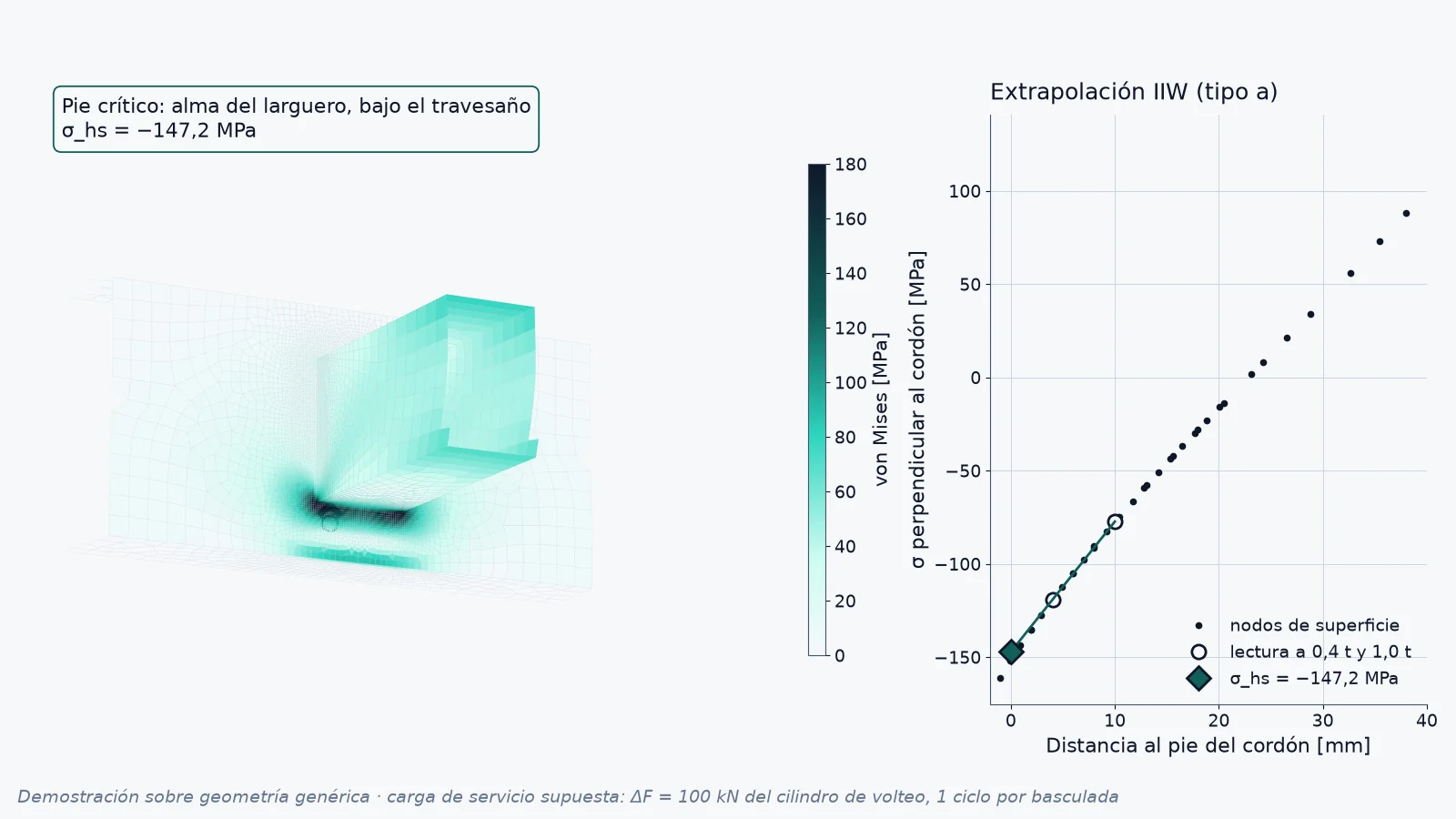

- Demostración sobre un bastidor de volquete genérico: tensión y fatiga de los cordones con la carga declarada como hipótesis.
- Limitaciones
- La carga de servicio es una hipótesis declarada, no una medida. El uso directo de la carga del DEM en el cálculo de fatiga está en desarrollo.
Normas con las que trabajamos
- EN 1993-1-9 · IIWCalculamos según: fatiga de uniones soldadas en bastidores y carrocerías
- Reg. (UE) 2023/1230El cálculo de resistencia y fatiga forma parte de la documentación técnica que el fabricante debe tener (aplicable desde el 20-01-2027)
¿Qué datos necesitan de un volquete o remolque?
Los planos en DXF o STEP, el acero y los espesores actuales, la carga útil declarada y el ciclo de trabajo habitual (número estimado de ciclos de carga en la vida del vehículo).
Solo tenemos planos 2D en papel, ¿les sirve?
Trabajamos con planos DXF 2D y, si hace falta, con mediciones directas del prototipo. La malla de elementos finitos la generamos nosotros a partir de los planos que nos facilite.
¿El informe sirve para el expediente técnico del nuevo Reglamento de Máquinas?
El cálculo de resistencia y fatiga forma parte de la documentación técnica que el fabricante debe tener conforme al Reglamento (UE) 2023/1230, aplicable desde el 20 de enero de 2027.
¿Pueden calcular también la fatiga si pasamos a un acero de alta resistencia?
Sí. Si quiere pasar a S355, S690 u otro acero de mayor límite elástico, calculamos la vida a fatiga con el nuevo material y le decimos qué espesor mantiene la vida de diseño.
Proponga un caso
Describa en un correo su pregunta de materiales: la carga de un material a granel, la fatiga de un cordón, el desgaste de una chapa o una mezcla de arcillas. Le diremos si puede ser un caso de estudio y con qué datos.
Escribir a info@aixcresearch.com
