Movimiento y carga del material en un tambor rotativo
- Pregunta
- ¿Cómo se mueve el material dentro de un tambor rotativo y qué carga deja sobre alzas, paletas y virola?
- Método
- DEM con implementación de referencia DEM y material calibrado [1]; elementos finitos para los cordones de alzas y hastiales según EN 1993-1-9 e IIW; modelo de desgaste para la virola.
- Verify
- +7 % / −2 % frente al ensayo de cono de Li et al. (2021) en asiento y escurrimiento.
- Resultado

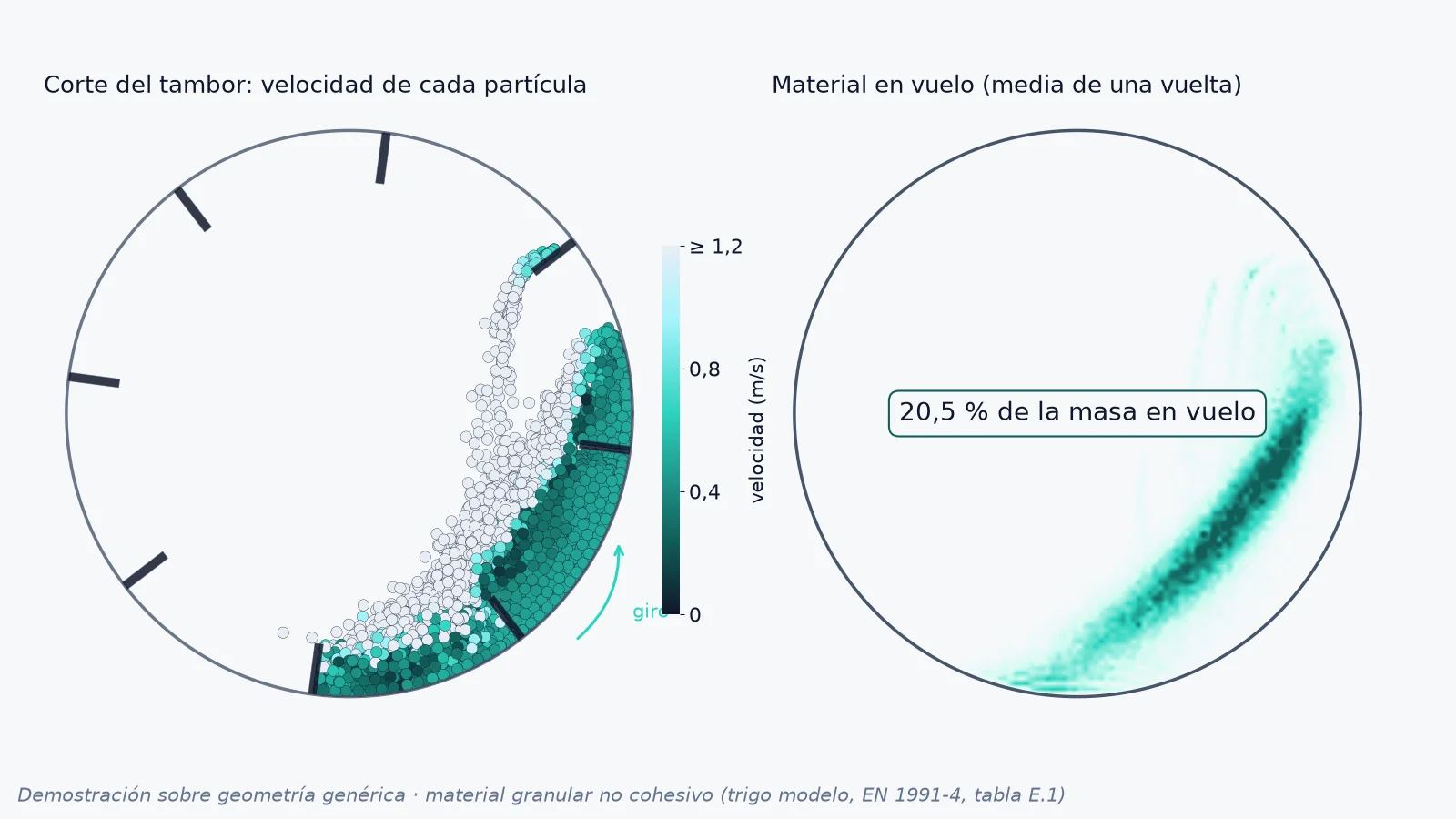

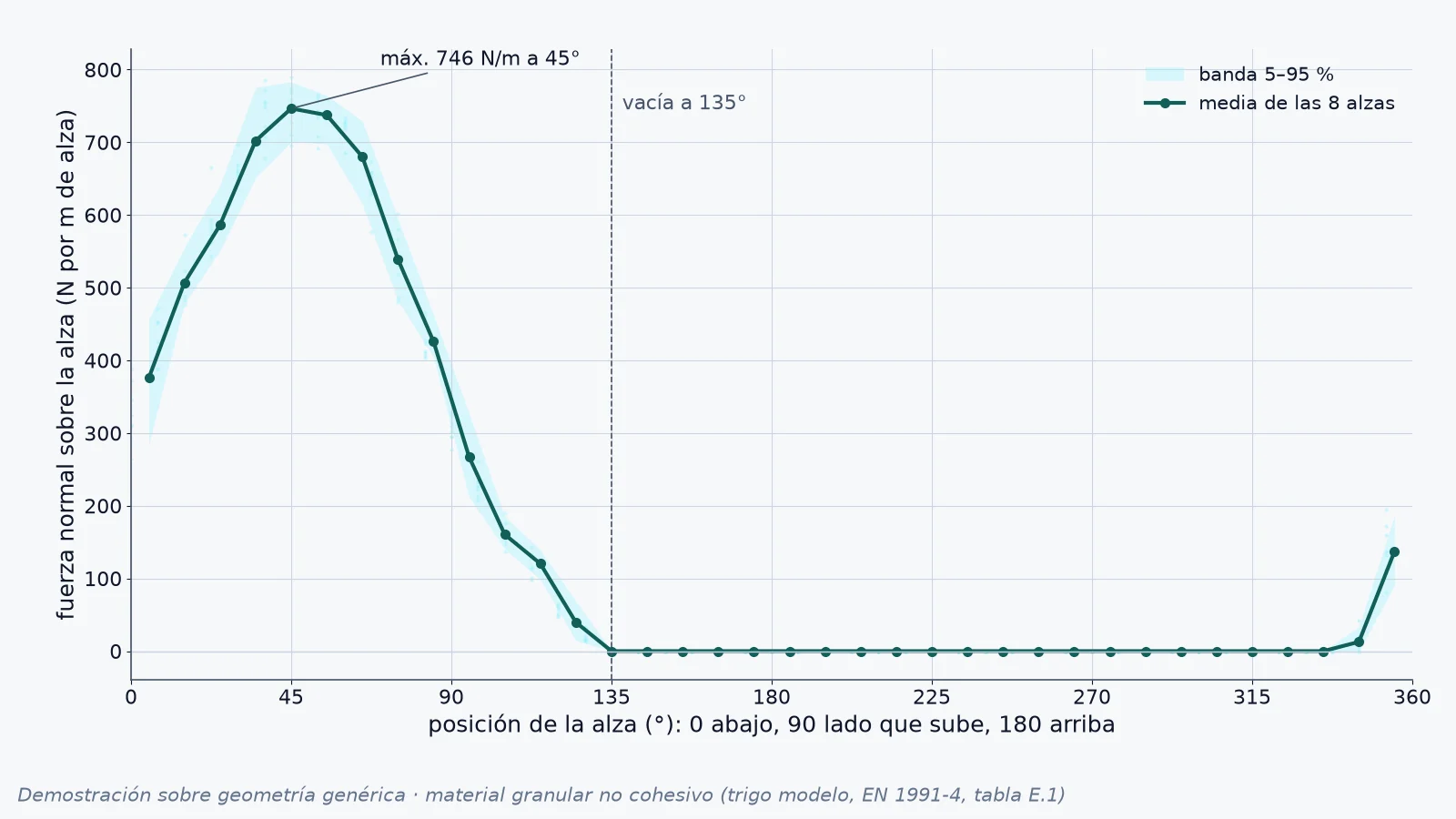

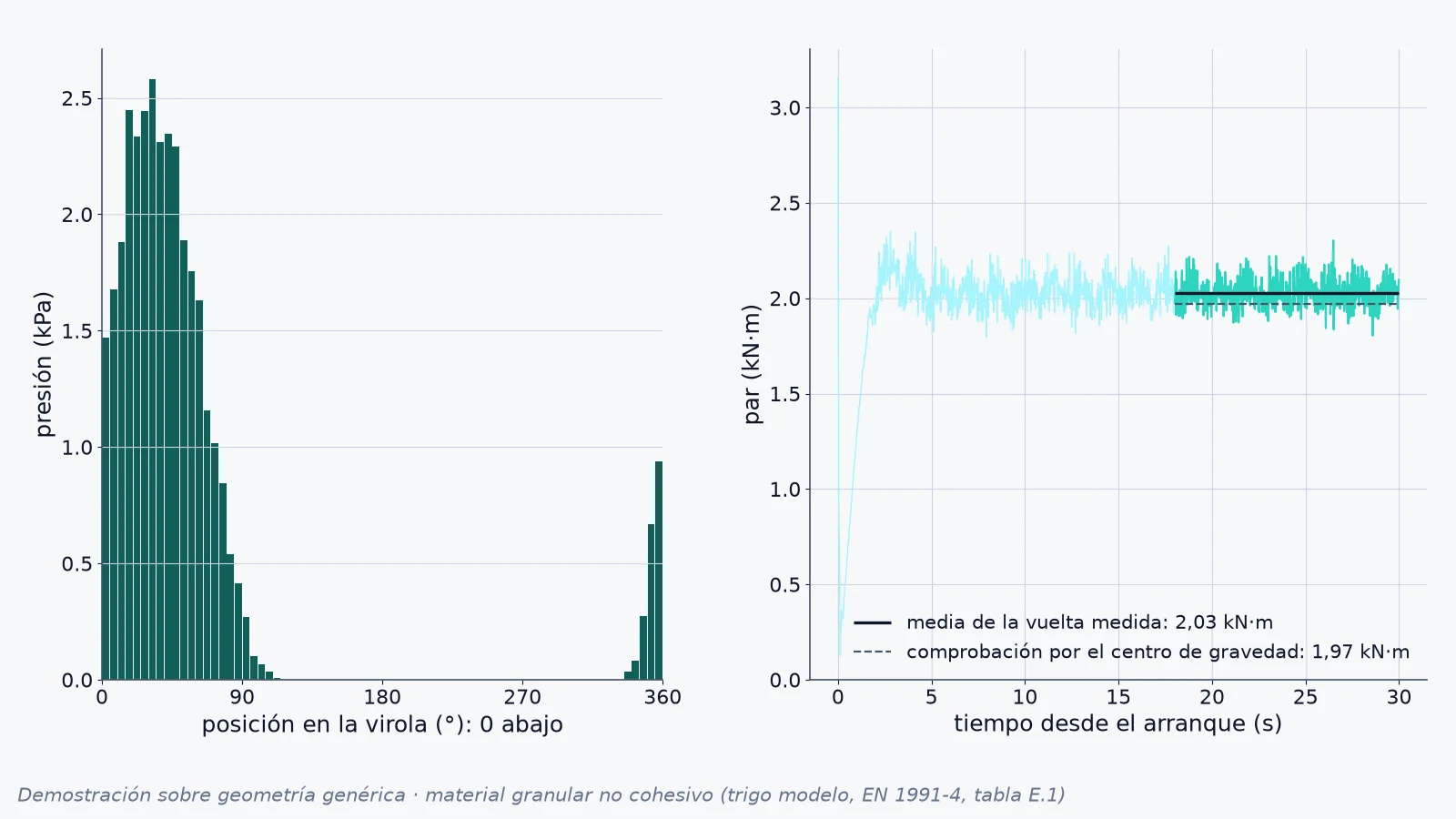

- Secadero rotativo genérico de 2,0 m de diámetro a 5 rpm, con alzas rectas: movimiento del material y carga sobre las alzas.
- Limitaciones
- Hoy cada motor está comprobado por separado; el uso directo de la carga del DEM en el cálculo de fatiga está en desarrollo.
Normas con las que trabajamos
- EN 1993-1-9 · IIWCalculamos según: fatiga de los cordones de alzas y hastiales
- Reg. (UE) 2023/1230El cálculo de resistencia y fatiga forma parte de la documentación técnica que el fabricante debe tener (aplicable desde el 20-01-2027)
¿En qué se diferencia la carga del DEM de las especificaciones del cliente?
Las especificaciones del cliente (toneladas/hora, temperatura, granulometría) son condiciones de proceso, no cargas estructurales. El DEM convierte esas condiciones en la distribución de fuerza real sobre cada alza y cada zona del manto.
Nuestros tambores se basan en décadas de experiencia: ¿qué aporta el cálculo?
La experiencia establece un espesor de partida, no la vida a fatiga real. Cuando el tambor aumenta de diámetro o se cambia la densidad del material, la extrapolación empírica no es válida.
¿El Reglamento de Máquinas nos obliga a calcular el tambor?
El cálculo de resistencia y fatiga forma parte de la documentación técnica que el fabricante debe tener conforme al Reglamento (UE) 2023/1230, aplicable desde el 20 de enero de 2027.
¿Pueden calcular tambores con geometrías de alza no estándar?
Sí. El DEM funciona sobre la geometría real de su tambor, con la forma y el ángulo de alza que use. Si tiene planos DXF o STEP del tambor, es suficiente para empezar.
Proponga un caso
Describa en un correo su pregunta de materiales: la carga de un material a granel, la fatiga de un cordón, el desgaste de una chapa o una mezcla de arcillas. Le diremos si puede ser un caso de estudio y con qué datos.
