AIXC-MAT-CS-001

Presión del material a granel sobre la pared y la tolva de un silo

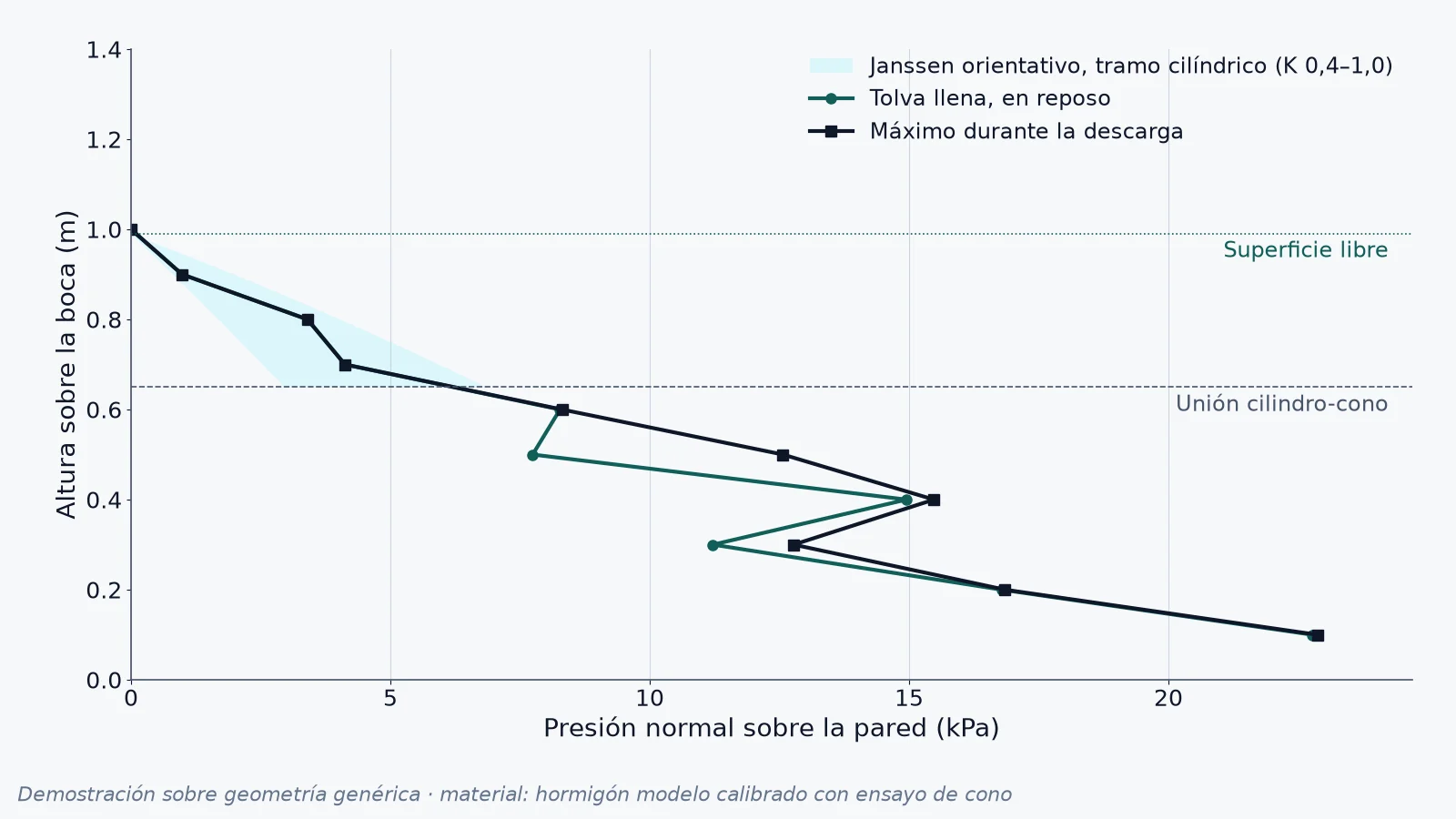

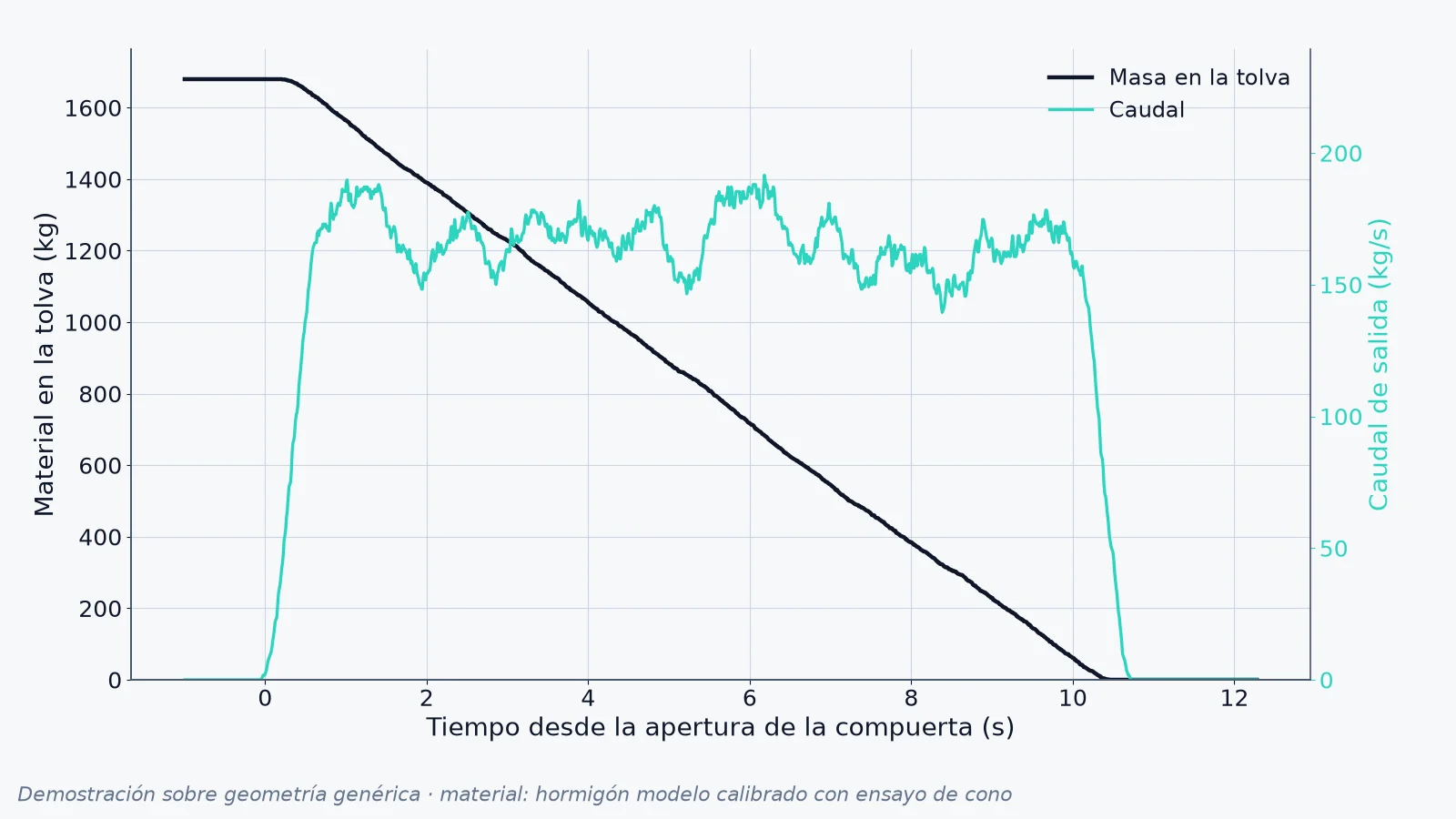

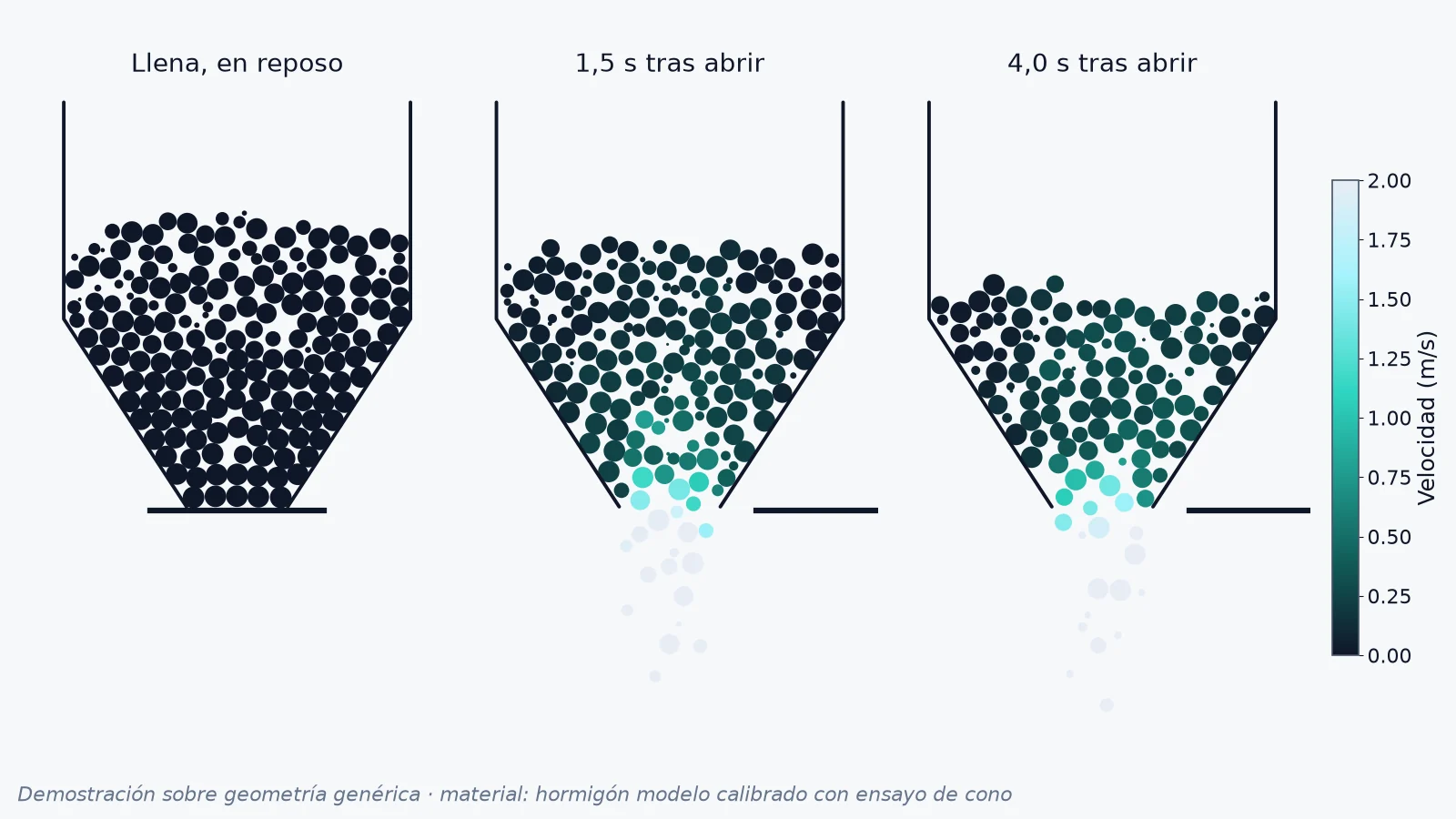

Fig. 1. Demostración DEM de descarga por una tolva cónica genérica: velocidad de las partículas al abrir la compuerta, presión sobre la pared y caudal de descarga. Material calibrado frente al ensayo de cono de Li et al. (2021) [1]. (1/3)Fig. 1. Demostración DEM de descarga por una tolva cónica genérica: velocidad de las partículas al abrir la compuerta, presión sobre la pared y caudal de descarga. Material calibrado frente al ensayo de cono de Li et al. (2021) [1]. (2/3)Fig. 1. Demostración DEM de descarga por una tolva cónica genérica: velocidad de las partículas al abrir la compuerta, presión sobre la pared y caudal de descarga. Material calibrado frente al ensayo de cono de Li et al. (2021) [1]. (3/3)
Fig. 1. Demostración DEM de descarga por una tolva cónica genérica: velocidad de las partículas al abrir la compuerta, presión sobre la pared y caudal de descarga. Material calibrado frente al ensayo de cono de Li et al. (2021) [1].
Pregunta
¿Qué presión deja el material a granel sobre la pared y la tolva durante el llenado y la descarga?
Método
EN 1991-4 como base del cálculo; DEM con implementación de referencia DEM y material calibrado frente al ensayo de cono publicado [1] para lo que la norma simplifica; elementos finitos para costillas y uniones según EN 1993-1-9 e IIW.
Verify
+7 % / −2 % frente al ensayo de cono de Li et al. (2021): asiento 216 mm / 201 mm, escurrimiento 439 mm / 449 mm.
Resultado
Demostración DEM de descarga por una tolva cónica genérica: velocidad de las partículas al abrir la compuerta, presión sobre la pared y caudal de descarga.
Limitaciones
El DEM no sustituye a la norma. La demostración de silo de trigo frente a la EN 1991-4 sigue en cálculo. Para cada material ensilado, el DEM se calibra con su propio ensayo.

Normas con las que trabajamos

  • EN 1991-4Calculamos según: acciones en silos y depósitos (presión del material ensilado)
  • EN 1993-1-9 · IIWCalculamos según: fatiga de uniones soldadas (curvas FAT, método hot-spot)
  • EN 1090-1 / EN 1090-2Apoyamos su certificación: marcado CE de estructuras de acero
  • ¿Qué diferencia hay entre calcular con tablas y con DEM?

    La EN 1991-4 es la base del cálculo: da las presiones de llenado y descarga, con cargas locales y un procedimiento para la descarga excéntrica. El DEM con material calibrado sirve para estudiar lo que la norma simplifica, como la geometría de una tolva o una boca concreta, y para comparar variantes; no sustituye a la norma. Nuestra demostración de silo de trigo frente a la EN 1991-4 está en cálculo. Para cada material ensilado, el DEM se calibra con su propio ensayo.

  • ¿Puedo usar mi propio software de elementos finitos y que ustedes calculen solo la carga?

    Sí. Podemos calcular solo la carga con DEM y entregarle los resultados de fuerza y presión para que los use en su modelo. O puede encargarnos el análisis completo.

  • ¿Qué datos necesitan de un silo existente?

    Los planos en DXF o STEP, el acero y los espesores, el material almacenado (granulometría, densidad aparente, ángulo de reposo) y el ciclo de llenado y descarga habitual.

  • ¿El cálculo vale para el expediente técnico del marcado CE?

    Calculamos según EN 1991-4 e IIW. El informe proporciona el cálculo que su expediente técnico necesita. La certificación la emite su organismo certificador; nosotros apoyamos su certificación.
