¿Es obligatorio calcular la fatiga en un depósito?

La EN 14015 no obliga a verificar la fatiga en todos los casos; cuando el llenado es frecuente o su cliente lo pide, la calculamos según EN 1993-1-9 e IIW.

Llevamos décadas fabricando igual y no ha habido problemas: ¿por qué calcular?

La fatiga actúa de forma silenciosa y puede tardar años en manifestarse. La verificación documental protege también al fabricante ante una eventual reclamación de responsabilidad civil.

¿La OCA que nos inspecciona no cubre el cálculo de fatiga?

La inspección de la OCA verifica la ejecución (soldaduras, ensayos NDT); no emite un informe de fatiga. El dossier aporta ese documento.

¿Trabajan con la norma API 650?

Sí. Para proyectos con clientes que exigen API 650, calculamos bajo esa norma. El informe se firma como ingeniero industrial colegiado COIIAR; el visado colegial se emite si se pide.

AIXC-MAT-CS-002

Fatiga del cordón de la unión virola-fondo de un depósito

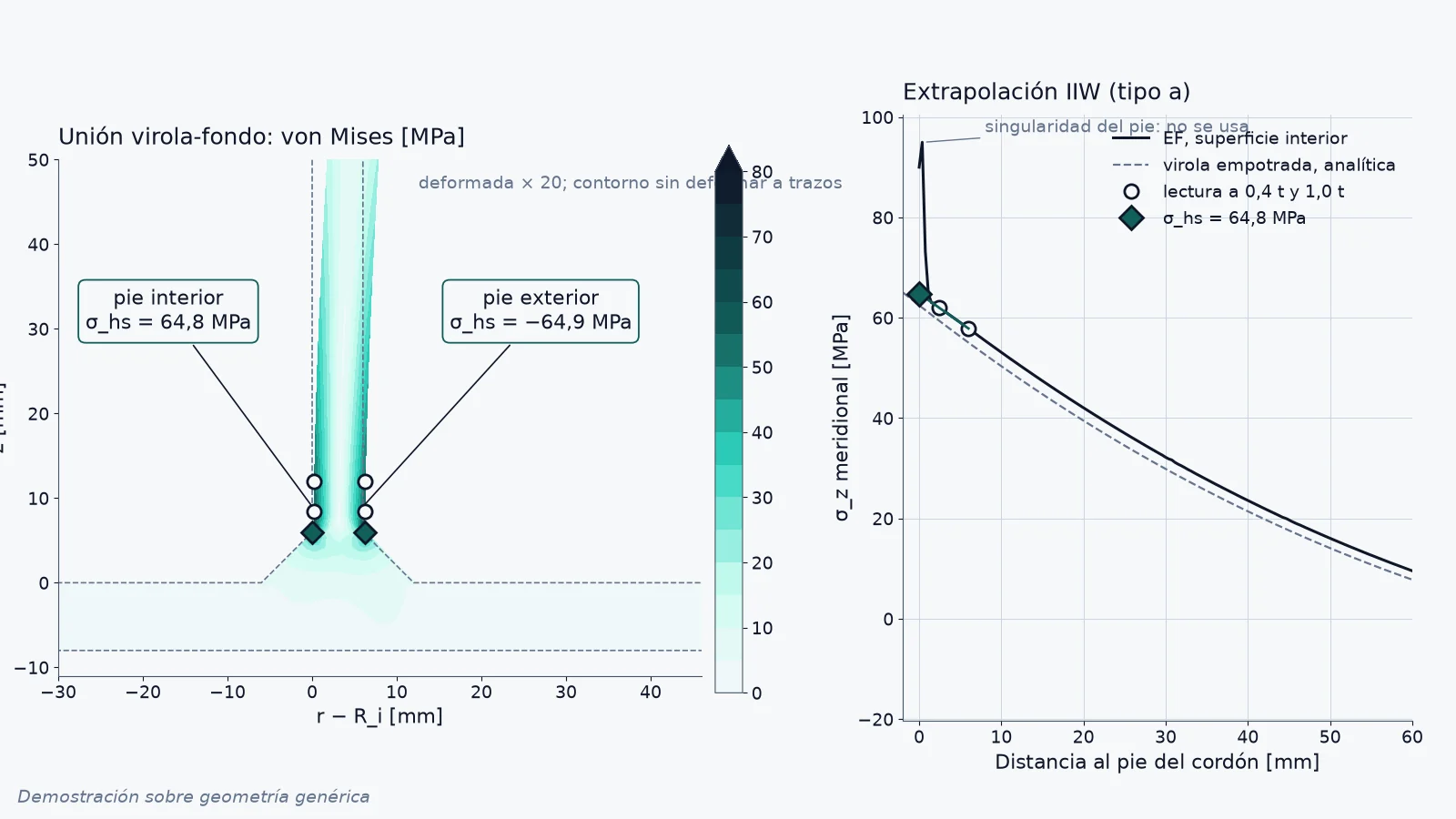

Demostración sobre geometría genérica: unión virola-fondo de un depósito con tensión y fatiga del cordón con elementos finitos. (1/2) — Demostración sobre geometría genérica: unión virola-fondo de un depósito con tensión y fatiga del cordón con elementos finitos.

Demostración sobre geometría genérica: unión virola-fondo de un depósito con tensión y fatiga del cordón con elementos finitos. (2/2) — Demostración sobre geometría genérica: unión virola-fondo de un depósito con tensión y fatiga del cordón con elementos finitos.

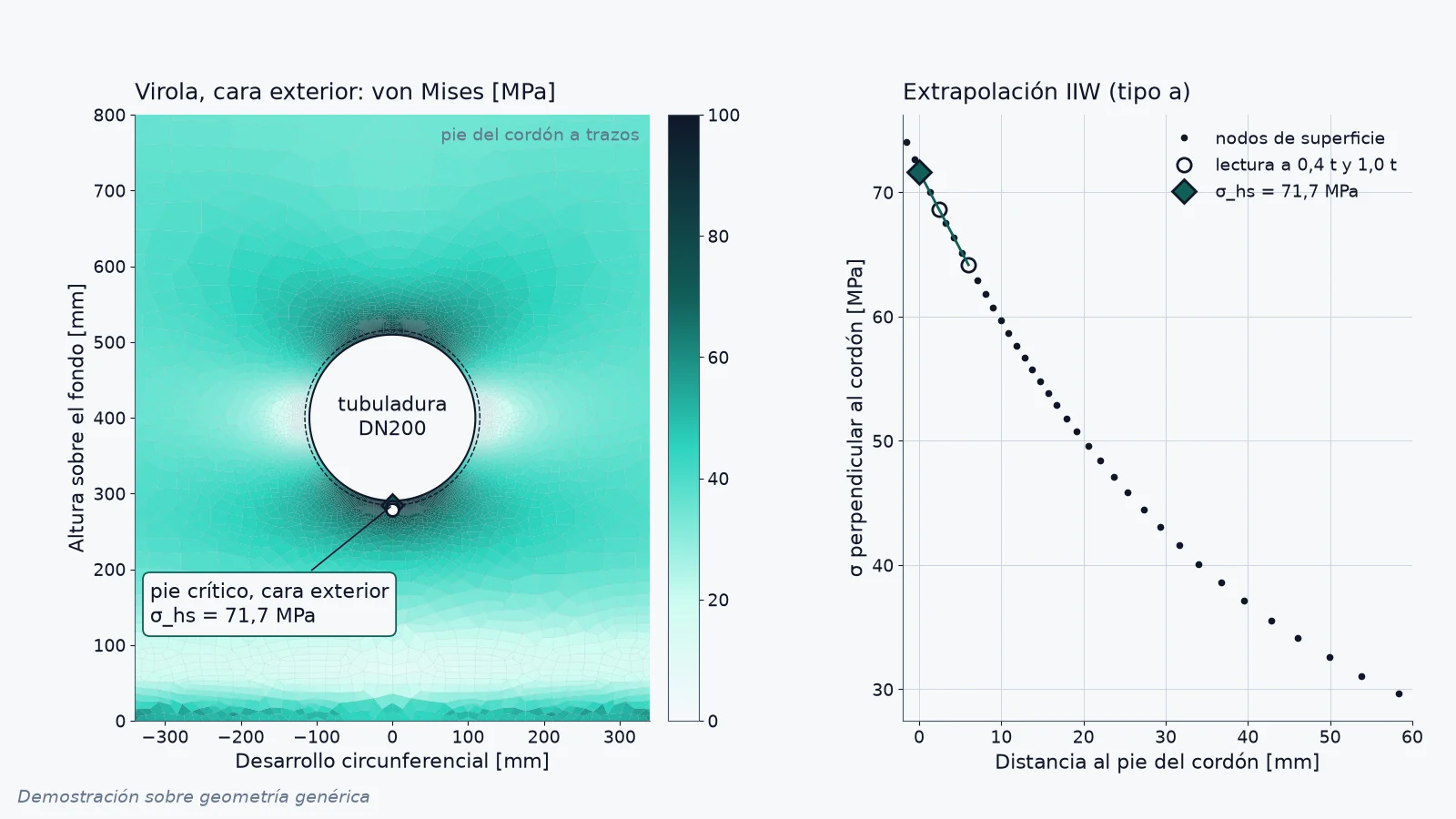

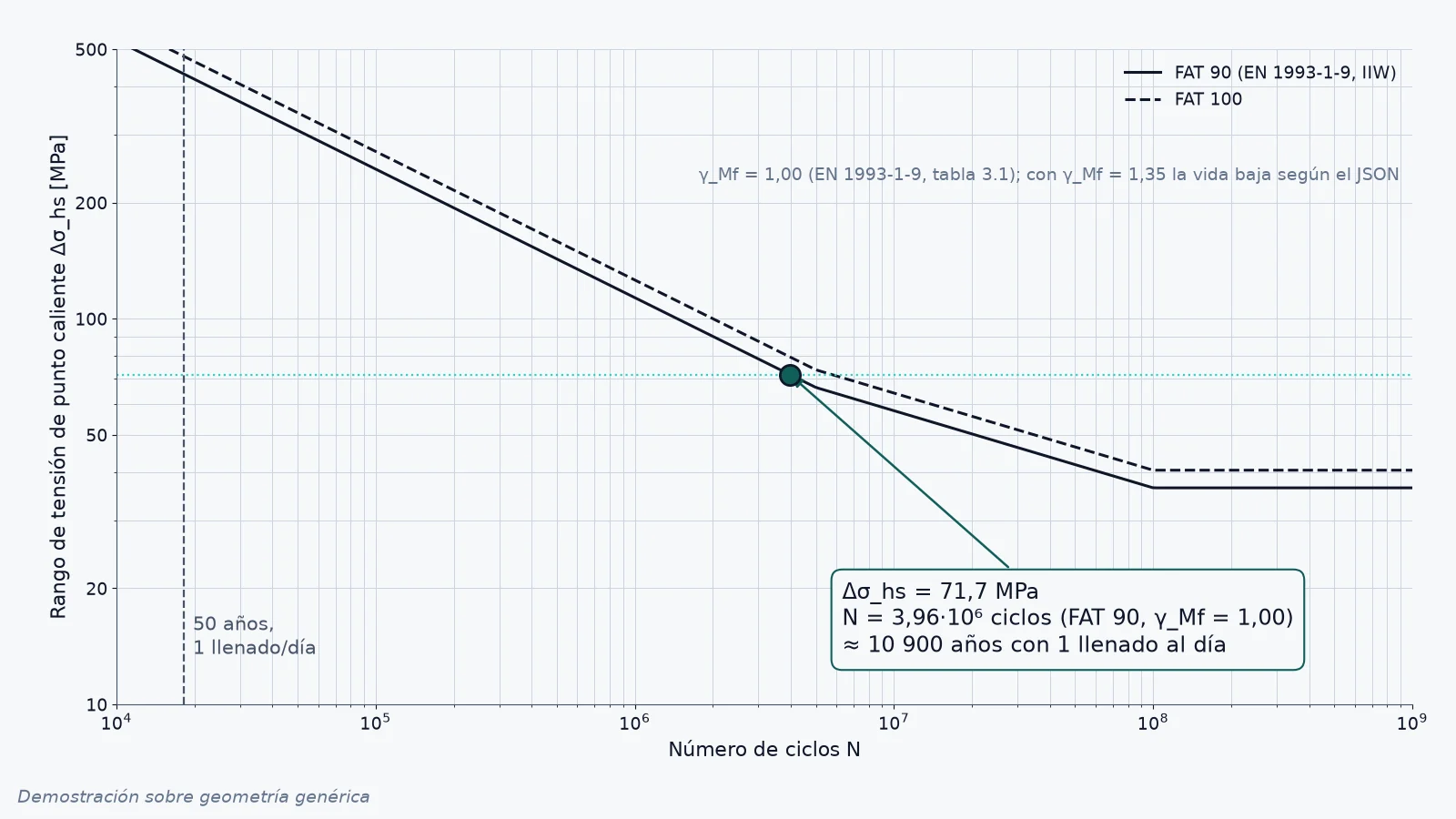

Demostración sobre geometría genérica: tubuladura de un depósito con tensión de punto caliente en el cordón con elementos finitos. (1/2) — Demostración sobre geometría genérica: tubuladura de un depósito con tensión de punto caliente en el cordón con elementos finitos.

Demostración sobre geometría genérica: tubuladura de un depósito con tensión de punto caliente en el cordón con elementos finitos. (2/2) — Demostración sobre geometría genérica: tubuladura de un depósito con tensión de punto caliente en el cordón con elementos finitos.

Pregunta: ¿Qué tensión de punto caliente y qué vida a fatiga tiene el cordón de la unión virola-fondo con los ciclos de llenado y vaciado?
Método: Elementos finitos axisimétricos con elementos finitos en tres mallas; tensión de punto caliente según IIW [3] y vida a fatiga con una curva de la forma EN 1993-1-9 [4].
Verify: Cambio del 1,30 % entre las dos mallas más finas, dentro del criterio del 5 % del cálculo; la virola se contrasta además con la solución de lámina cilíndrica de Timoshenko y Woinowsky-Krieger.
Resultado: Δσ_hs = 64,9 MPa en el pie exterior del cordón de la virola; con 365 ciclos al año y FAT 90, vida característica de 5,59·10⁶ ciclos. Cada cifra está en el dossier de ejemplo AIXC-MAT-DS-001.
Limitaciones: Geometría genérica de un depósito de agua en S275JR. El dossier está en estado UNSIGNED hasta la atestación del firmante.

Normas con las que trabajamos

EN 14015Calculamos según: depósitos de acero soldados verticales para líquidos a temperatura ambiente
API 650Calculamos según: tanques de almacenamiento para proyectos con clientes anglosajones o petroquímicos
EN 1993-1-9 · IIWCalculamos según: fatiga de uniones soldadas
ISO 3834Apoyamos su certificación: calidad del soldeo por fusión

¿Es obligatorio calcular la fatiga en un depósito?
La EN 14015 no obliga a verificar la fatiga en todos los casos; cuando el llenado es frecuente o su cliente lo pide, la calculamos según EN 1993-1-9 e IIW.
Llevamos décadas fabricando igual y no ha habido problemas: ¿por qué calcular?
La fatiga actúa de forma silenciosa y puede tardar años en manifestarse. La verificación documental protege también al fabricante ante una eventual reclamación de responsabilidad civil.
¿La OCA que nos inspecciona no cubre el cálculo de fatiga?
La inspección de la OCA verifica la ejecución (soldaduras, ensayos NDT); no emite un informe de fatiga. El dossier aporta ese documento.
¿Trabajan con la norma API 650?
Sí. Para proyectos con clientes que exigen API 650, calculamos bajo esa norma. El informe se firma como ingeniero industrial colegiado COIIAR; el visado colegial se emite si se pide.
